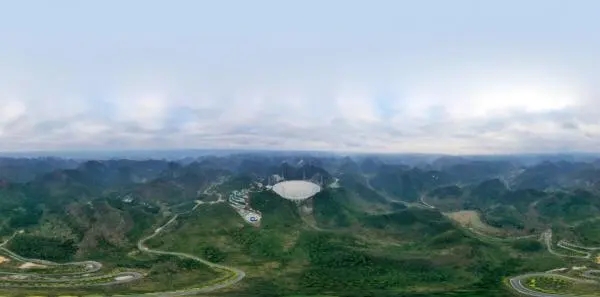

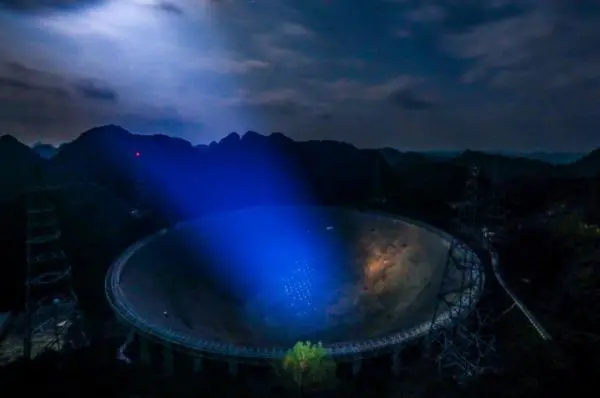

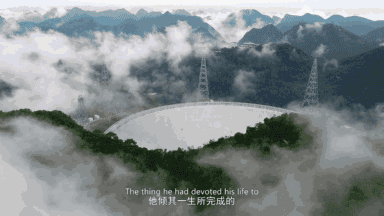

“中國天眼”是建于貴州省平塘縣的世界最大單口徑射電望遠鏡，建設過程中攻克了望遠鏡巨大體量、超高精度等技術難題。國家驗收委員會專家認為，“中國天眼”各項指標均達到或優于批復的驗收指標，部分關鍵技術達到國際領先水平。

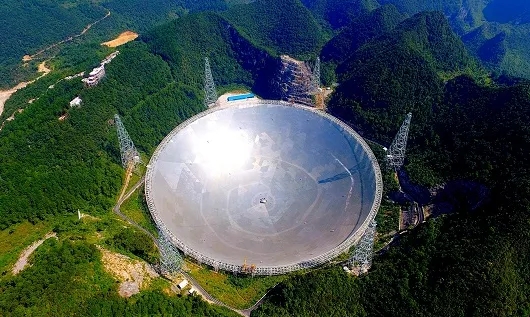

“中國天眼”為國家重大科技基礎設施，“天眼”工程由主動反射面系統、饋源支撐系統、測量與控制系統、接收機與終端及觀測基地等幾大部分構成 。500米口徑球面射電望遠鏡被譽為“中國天眼”，由我國天文學家南仁東先生于1994年提出構想，歷時22年建成，于2016年9月25日落成啟用。是由中國科學院國家天文臺主導建設，具有我國自主知識產權、世界最大單口徑、最靈敏的射電望遠鏡。
本文以華宿電氣在中國天眼附屬項目中的應用為案例，介紹電氣火災監控系統和防火門監控系統實現對現場設備的系統集成，數據的采集、火災險情反應、數據傳輸以及歷史記錄存儲打印，驗證系統的功能及實用性。
簡介
近年來我國的社會用電量持續上升，由此帶來的安全風險持續增加。2020年因違反電氣安裝使用規定引發的火災共8.5萬起，占總數的33.6%。電氣火災已成為消防安全的主要致災因素，不僅次數多、損失大，而且多年來一直居高不下。“中國天眼”作為國家重大科技基礎設施人員來往密集、流動性大、公共關注度高、國際知名度強，其配電系統電氣火災的預防，以及及時阻隔火災險情的防火門監控系統就顯得更加重要。
重大科技基礎設施電氣火災預防主要有以下幾個方面：1.重大科技基礎設施附屬項目內有高價值專業設施、人員，需要更高可靠性的電氣火災監控系統、防火門監控系統。2.電氣火災一般初起于電氣柜、電纜橋架等內部，當火蔓延至設備及電纜表面時，已形成較大火勢，此時火勢往往不容易被控制，故而預防便十分重要。3.防火門是建筑內防火分區、防火間隔的最重要組成部分，可有效阻止火勢蔓延、煙氣擴散可將大火控制在預定的范圍內；同時又是人員安全疏散、消防員撲救火災的必經關口。3.建筑內人員密集度較高，人員流動性大，易燃物品多，若是發生火災容易造成人員、設備的損失，防范于未“燃”尤為重要。4.重大科技基礎設施社會關注度高，若發生火災事故容易造成不良的社會影響甚至國際影響。
電氣火災監控系統
電氣火災監控系統是一種火災預防的手段，特點在于漏電監控方面屬于先期預報警系統，與作用于火災發生后的“火災自動報警系統”減少損失不同，電氣火災監控系統是為了避免損失。
HS電氣火災監控系統是多功能全自動的電氣安全防火保護系統，可根據實際功能要求進行分區設置與組網。系統可根據使用需求自定義開關量輸出功能作為脫扣信號，以實現對供配電系統在電氣火災安全隱患下的通、斷電智能控制功能。
系統組成

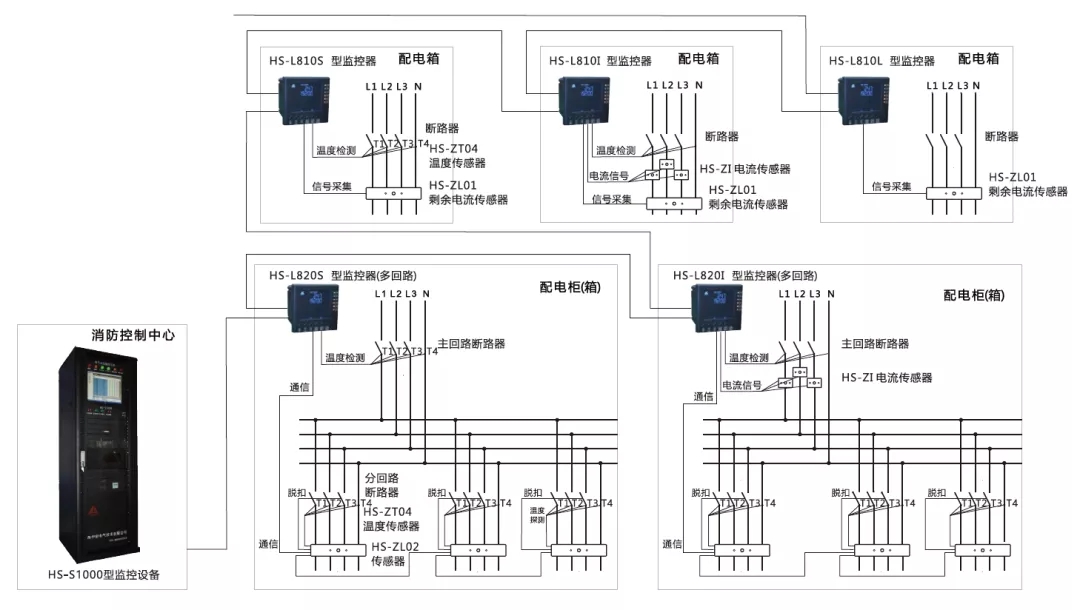

HS系列電氣火災監控系統由HS-L系列電氣火災監控探測器、HS-Z系列傳感器及HS-S1000電氣火災監控設備（主機）組成，用于在線實時監測漏電、溫度、電流等信號，當采集數值達到設定值時，發出報警信號，提醒工作人員及時檢查線路，并盡早排除故障隱患。

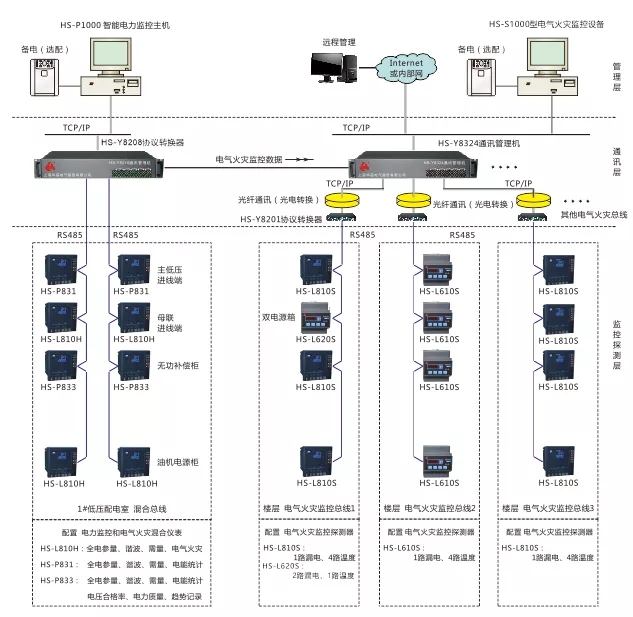

大型規模系統應用
大型規模的電氣火災監控網絡，每條總線的電氣火災監控探測器不超過64臺，總線數量原則上不受限制，配置1臺（或多臺）立柜式監控設備和2臺（或多臺）通訊管理機。在組網需要時，應考慮光纖連接。
管理層

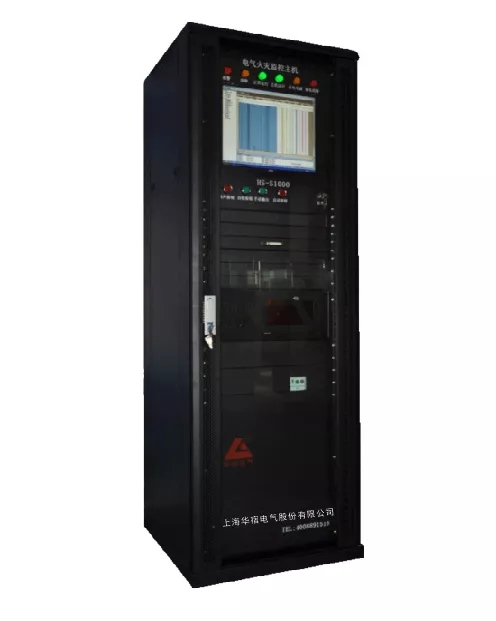

配置HS-S1000電氣火災監控設備1臺，實現整個網絡的電氣火災監控管理。
通訊層
樓層電氣火災監控總線通過HS-Y8201協議轉換器將RS485信號轉換成TCP/IP信號進入電氣火災監控設備網絡；低壓配電柜具有電氣火災監控功能和電力監控功能的混合總線進入智能電力監控系統的HS-Y8208協議轉換器，由該通訊管理機對信息進行分揀，將電量測控數據傳送給HS-P1000電力監控主機；將電氣火災監控數據傳送給電氣火災監控系統的HS-Y8324通訊管理機，再通過以太網絡進入HS-S1000電氣火災監控設備。在組網需要時，應考慮光纖連接。
監控探測層
配置HS-L系列混合功能監控儀表和HS-L系列電氣火災監控探測器，進行剩余電流、線纜溫度等電氣火災監控參量的實時測量監控，并將監控數據上傳。
電氣火災監控主機功能
監控功能
監控畫面中分報警區及正常區域。線路局部停電、通訊線某處短路／斷路、部件失效，將顯示故障報警。
報警功能
停電或通訊線斷路、短路、失效故障、主電源欠壓或停電、備電警告。
平面圖準確定位
本系統在監控點處于報警狀態下，可以彈出該監控點在平面圖中的具體位置，并在該位置閃爍示警。
備用電源功能
當主電源停電時，監控設備可自動切換到備用電源工作，當主電源恢復正常供電時，自動切回到主電源。
記錄及查詢
報警記錄和操作記錄、歷史報警記錄和歷史操作記錄的查詢、打印功能。
記錄并保存各故障點故障類型及發生時刻、修復時刻。查詢報警事件、打印查詢結果。記錄并保存對各單元的復位、修改參數、自檢、分閘等操作及發生時刻、 操作人員。
自檢功能
對監控設備的工作電源、部件連接、端口、報警器件進行檢查。
分級權限控制功能
為確保監控系統的安全運行，監控設備軟件操作權限分為三級，操作員設置查看級，操作級，管理級。不同級別的操作員具有不同的操作權限。
防火門監控系統

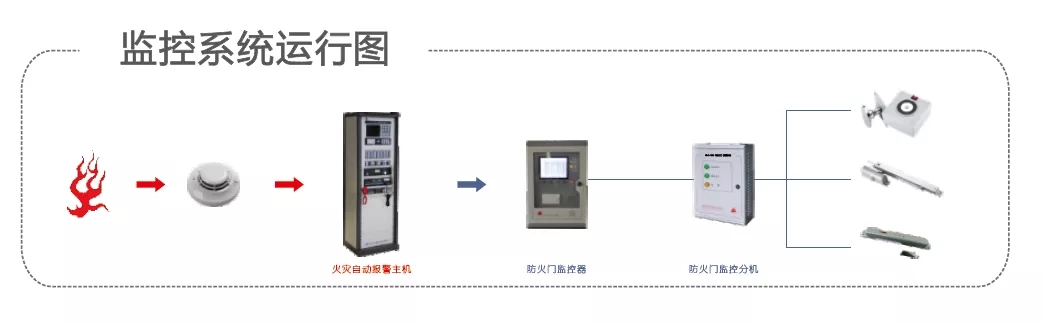

防火門的啟閉在人員疏散中起到至關重要的作用。火災時，收到控制器的動作命令后對各執行機構進行調整，滿足人員逃生、防火、防煙、現場消防指揮要求。因此疏散通道途經的防火門的狀態信息，必須反饋至消防控制室或有人值班場所內的防火門監控器。
防火門監控系統主要功能
自動監視
實時監測系統內部、區域分機、系統終端執行構件的（供電、通訊）開路、短路及連接狀態。
智能控制
防火門監控器收到常閉防火門非正常長時間打開時自動發出聲光報警信號。防火門監控器收到系統線路出現開路、短路等故障信號時自動發出聲光報警信號。防火門監控器收到火警聯動信號時，防火門監控器控制常開防火門關閉。防火門監控器可在供電系統故障時，自動切換至備用電源供電。防火門監控器收到火警聯動信號時，可通過執行機構釋放鎖止的常開防火門。
消防聯動
防火門監控系統與火災報警控制器連接后可接收其報警信息。記錄查詢防火門監控器可記錄最近發生的20萬條事件信息，包括系統自身報警（通信連接等故障信息）、火災報警、聯動信息、復位操作，事件發生地址、日期、時間，用戶可通過漢字液晶屏幕進行時間查詢。
總結
隨著智能建筑及電力系統智能化的發展，社會對電力系統的電氣安全以及消防安全的認識度和重視度越來越高。標志性建筑、公共建筑、辦公高層建筑以及居民高層建筑等安裝電氣火災監控系統是智能化建設的必然趨勢。電氣火災系統是一種火災預防的手段，特點在于漏電監控方面屬于先期預報警系統，有利于發現安全隱患，及時提醒管理者處理電力安全隱患，對火災預防有著重要的意義。
電氣火災監控系統和防火門監控系統在“中國天眼”配套項目投入運行以來，幫助發現和整改了多處電氣安全隱患，保證了“中國天眼”配套項目日常運行的穩定、有序，為消防管理提供了科學、直觀的依據。

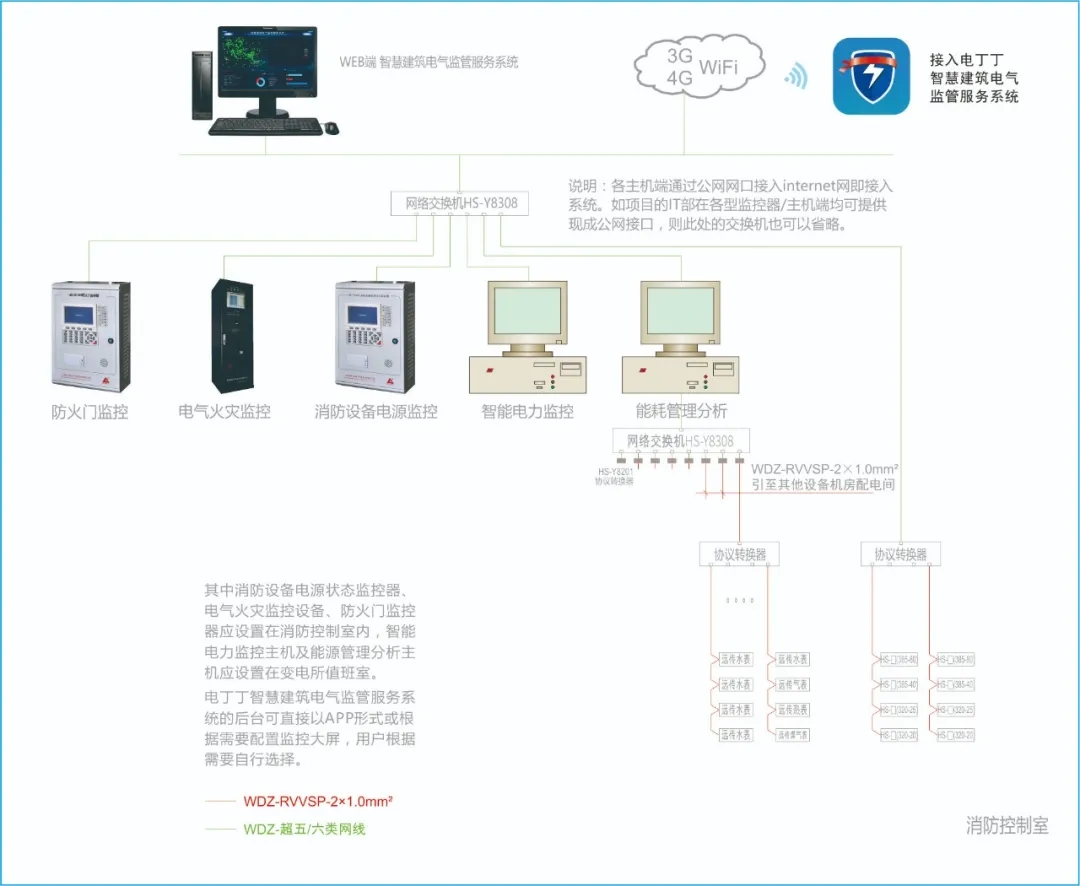

電丁丁智慧建筑電氣監管服務系統

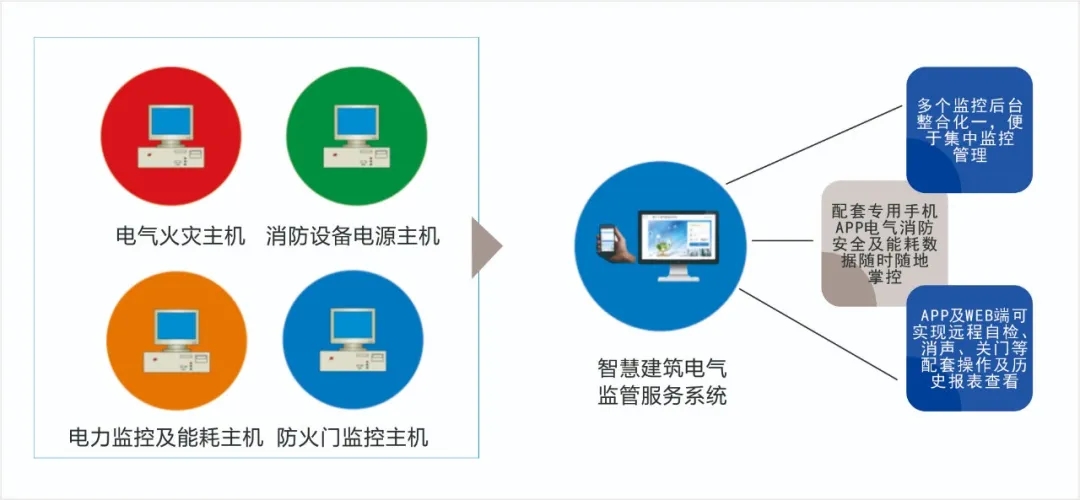

電丁丁智慧建筑電氣監管服務系統將建筑原有的各系統主機（包含消防設備電源監控主機、電氣火災監控主機、電力監控及能源管理分析主機等）通過標準網絡接口接入云服務器，然后通過WEB端及手機APP實現對建筑內各種電氣安全及節能系統進行遠程實時監控與管理的系統。改變了消防監督、執法的模式，將消防業務形成可持續發展的閉環。
